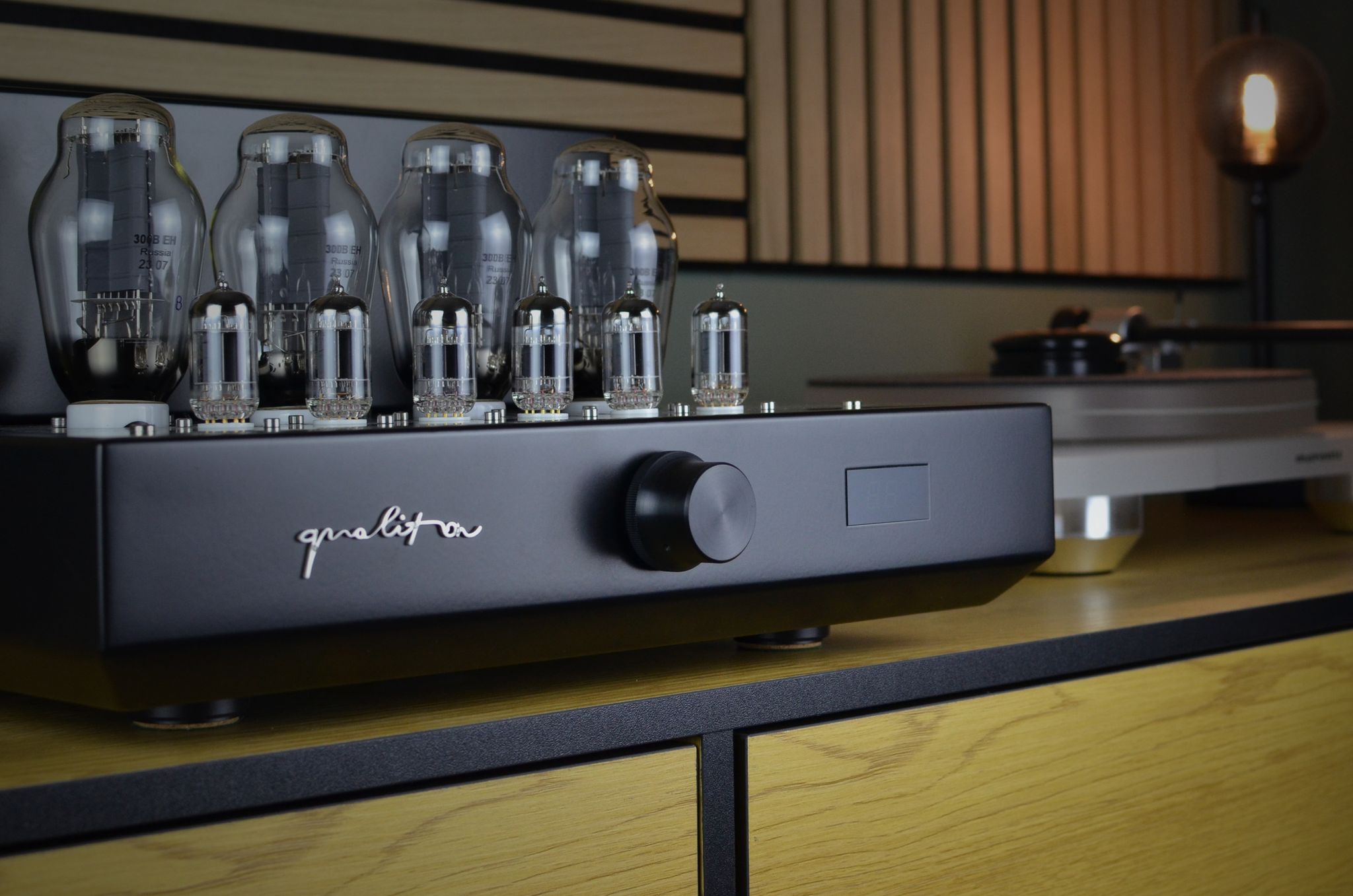

真空管綜合擴大機

Qualiton 300B 綜合擴大機，帶來 2×25 瓦的輸出功率，以經典 300B 功率管為核心設計。結合傳統工藝與現代技術，透過附加功能把真空管講究的電路深度強化，擺脫300B功率管常見音染問題，打造出最精準、最音樂性的聆聽體驗。

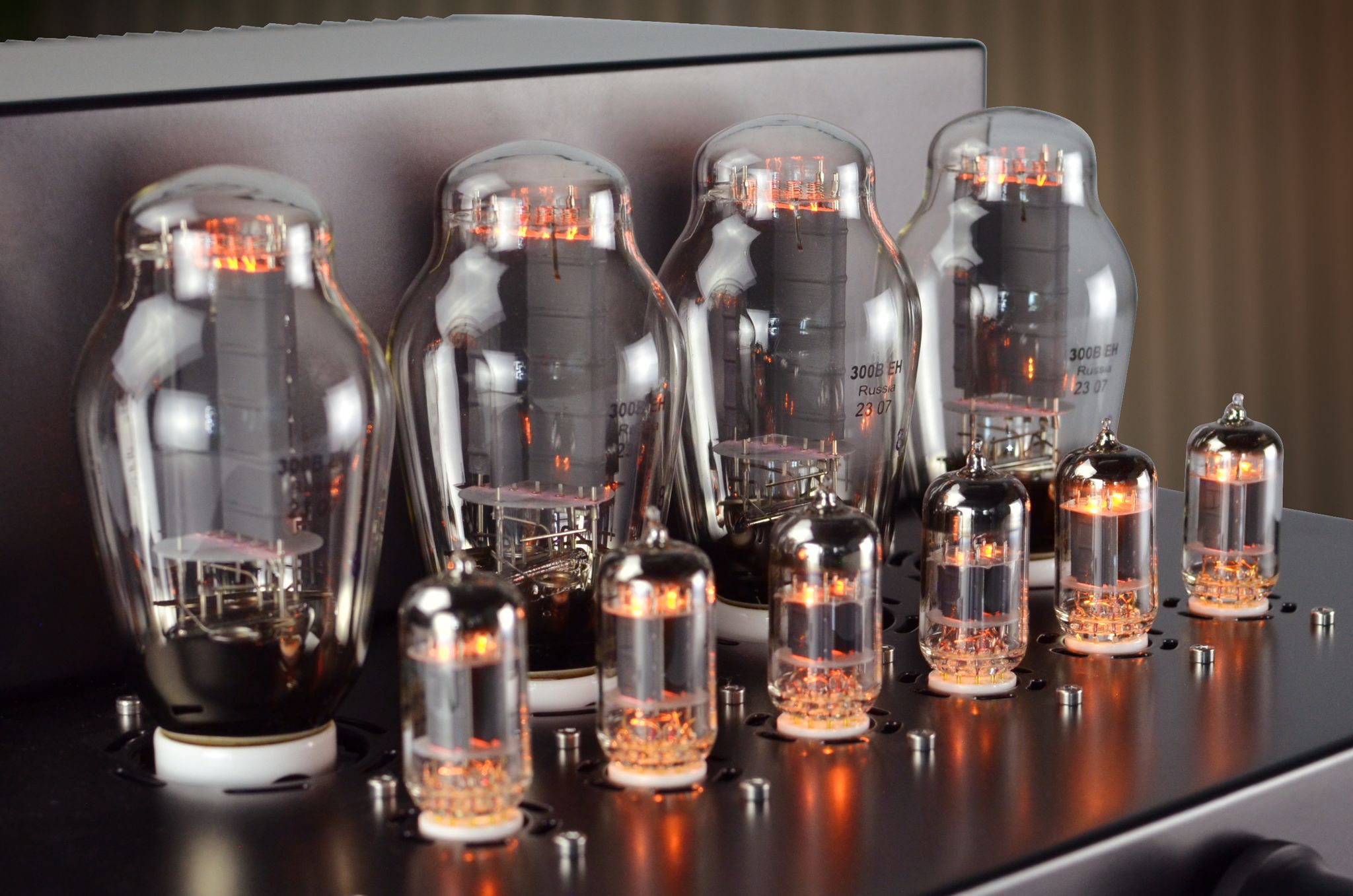

精選300B功率管

300B 是一顆三極功率放大管，其經典程度不需多加贅述。早在 1930 年代中期便由 Western Electric 開發，原本用於戲院電影放映時的擴音器，後來深受全球音響迷推崇，成為音響史上最具代表性的真空管之一。

我們旗艦級綜合擴大機便以這顆傳奇管作為核心來命名，致敬其無可取代的聲音表現。300B 擁有極高線性與極低失真，成為本機電源放大模組的絕佳基礎。搭配自家設計的客製化輸出變壓器，讓低頻沉穩、高頻通透，頻率響應自然寬廣。

此外，機內還搭載了新一代自動偏壓系統，能持續精準控制靜態電流，讓您操作順手、聽得順耳。

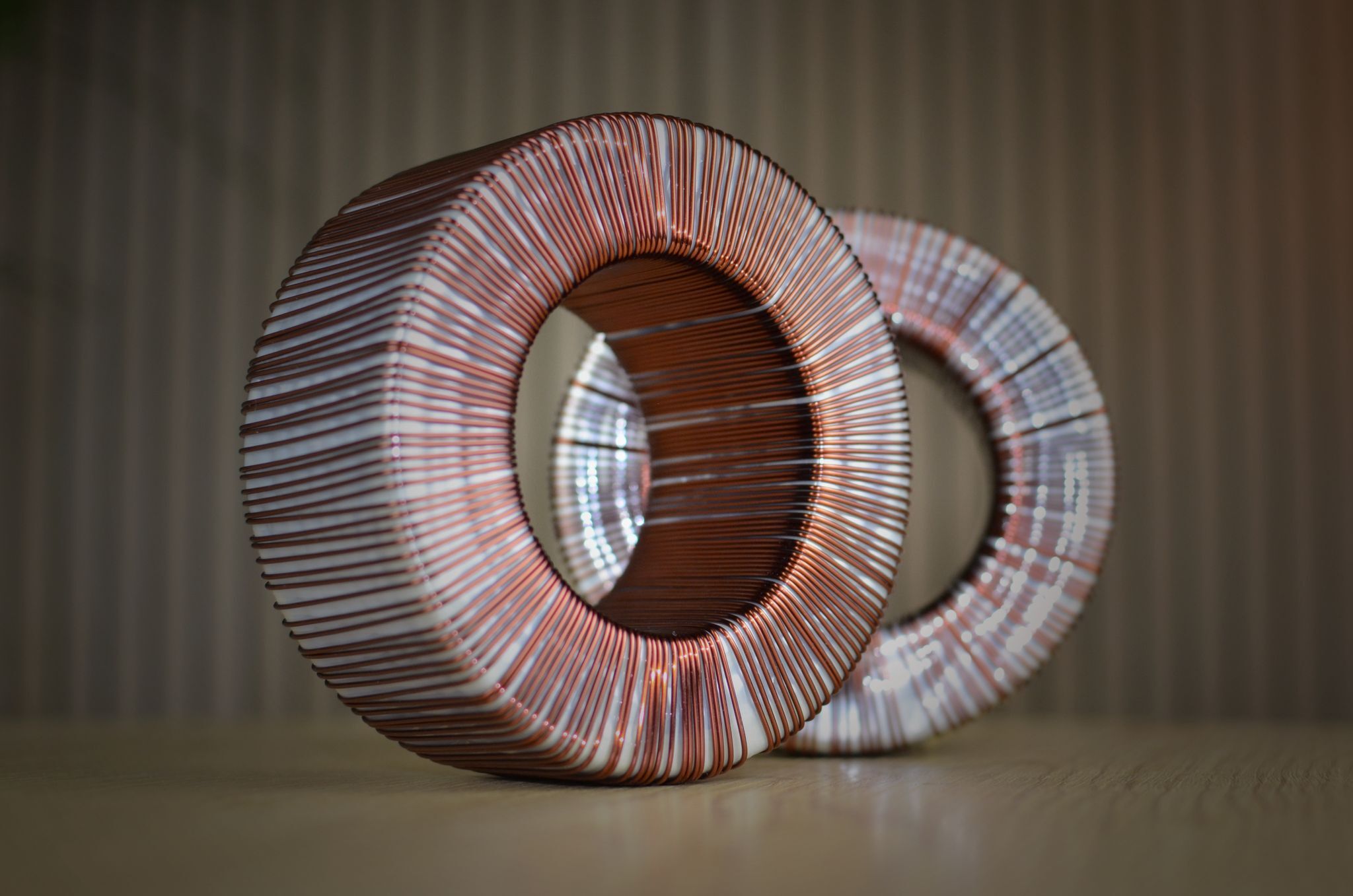

客製化輸出變壓器

我們的擴大機所搭載的輸出變壓器，皆由品牌自家變壓器工作室全手工打造，採用高導磁率、大截面環形磁鐵芯，並在製程初期進行預先的絕緣處理。

繞製過程更是講究，以多層、多段、特殊排列方式進行精密繞製，讓低頻與高頻段都保證能確實展現出色的音樂表現。完成繞製後，再以罐裝金屬罩遮蔽密封，將電磁干擾降到最低。

最後，整顆變壓器會灌注環氧樹脂進行封膠處理，有效消除機械震動與可能產生影響的雜訊。

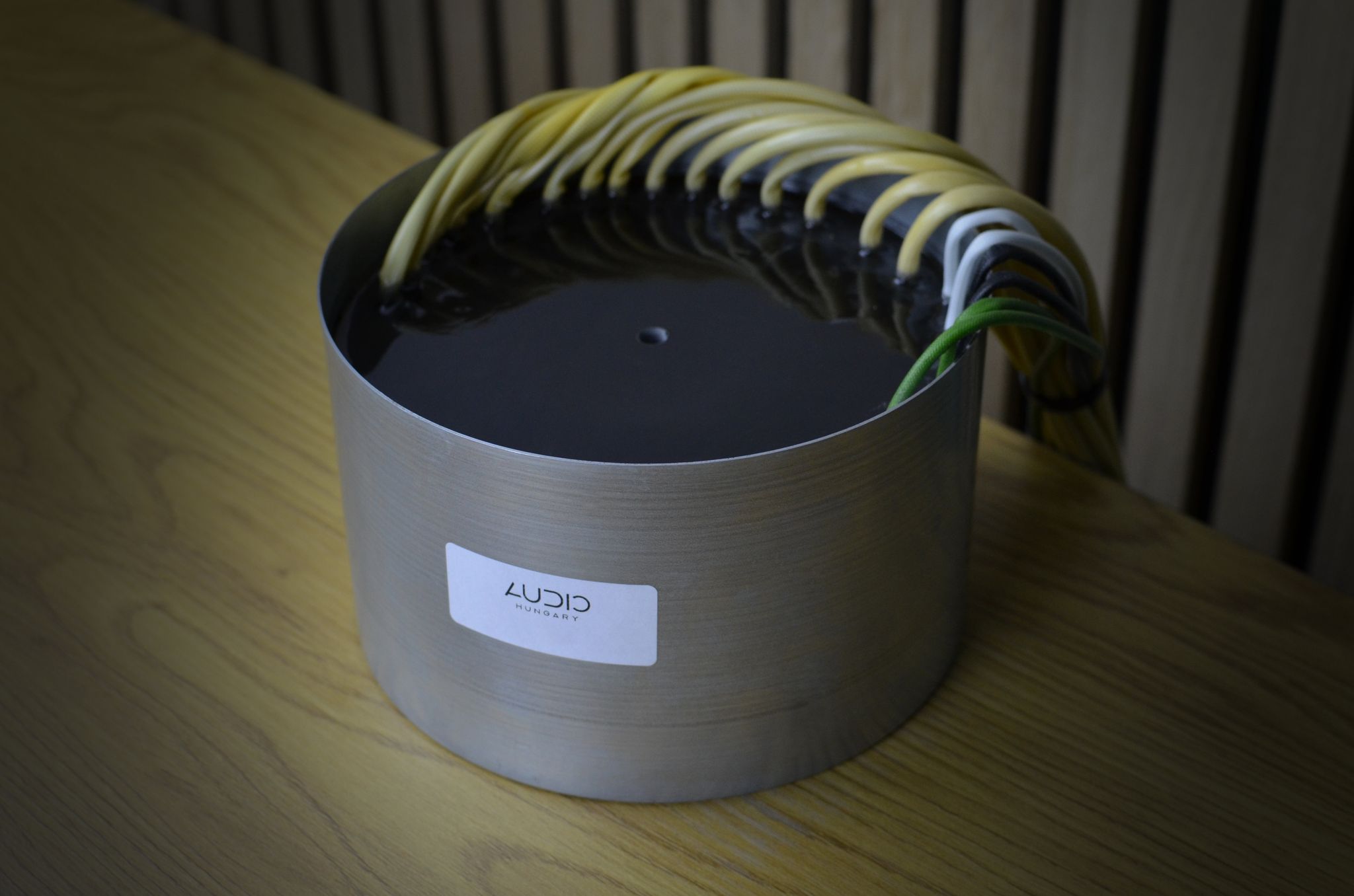

定製電源變壓器

同樣地，電源變壓器也是在自家品牌底下的變壓器工作室中全程設計、手工打造完成。我們對細節毫不妥協，選用高導磁率、大截面的環形磁鐵芯，經過預先絕緣強化後再進行繞製作業。

繞製的線芯數特別針對磁鐵芯的飽和特性進行優化，就算在過熱負載情況下也能穩定運作。最重要的是，我們還為了電源變壓器，特別採用雙層電磁披覆結構。

最後，電源變壓器同樣採用與輸出變壓器相同的環氧樹脂灌膠處理方式，可有效消除機械震動與可能產生影響的雜訊。

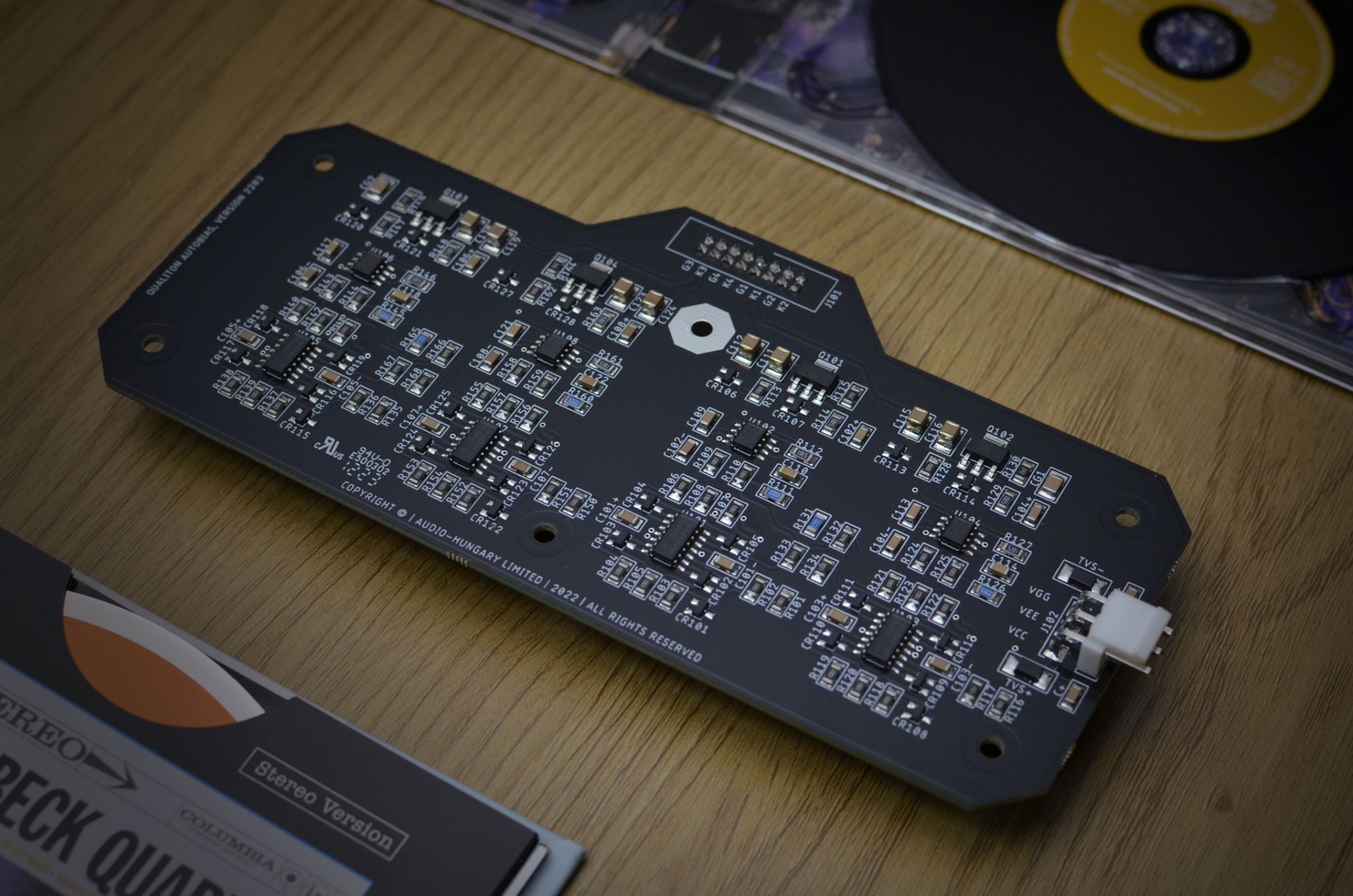

自動偏壓設計

這組電路會持續偵測每一顆真空管的工作狀態，並即時調整偏壓電壓，讓輸出階段的電壓雜訊降到最低，同時保持整體線性度達到最理想表現。

此系統還能有效避免導磁率過高，導致輸出變壓器磁芯出現過於靈敏、飽和現象，透過精準控制功率管的靜態電流，進一步提升聲音的穩定度與純淨度。

值得一提的是，這套偏壓系統內建「緩啟動功能（Soft-Start）」，可在開機階段抑制過大電流湧入，避免突波與雜訊干擾。只要安裝好機器內附的真空管，系統就會幫管子自動找到最適當的工作點，無須任何人工調整，這套自動偏壓措施幫您搞定一切！

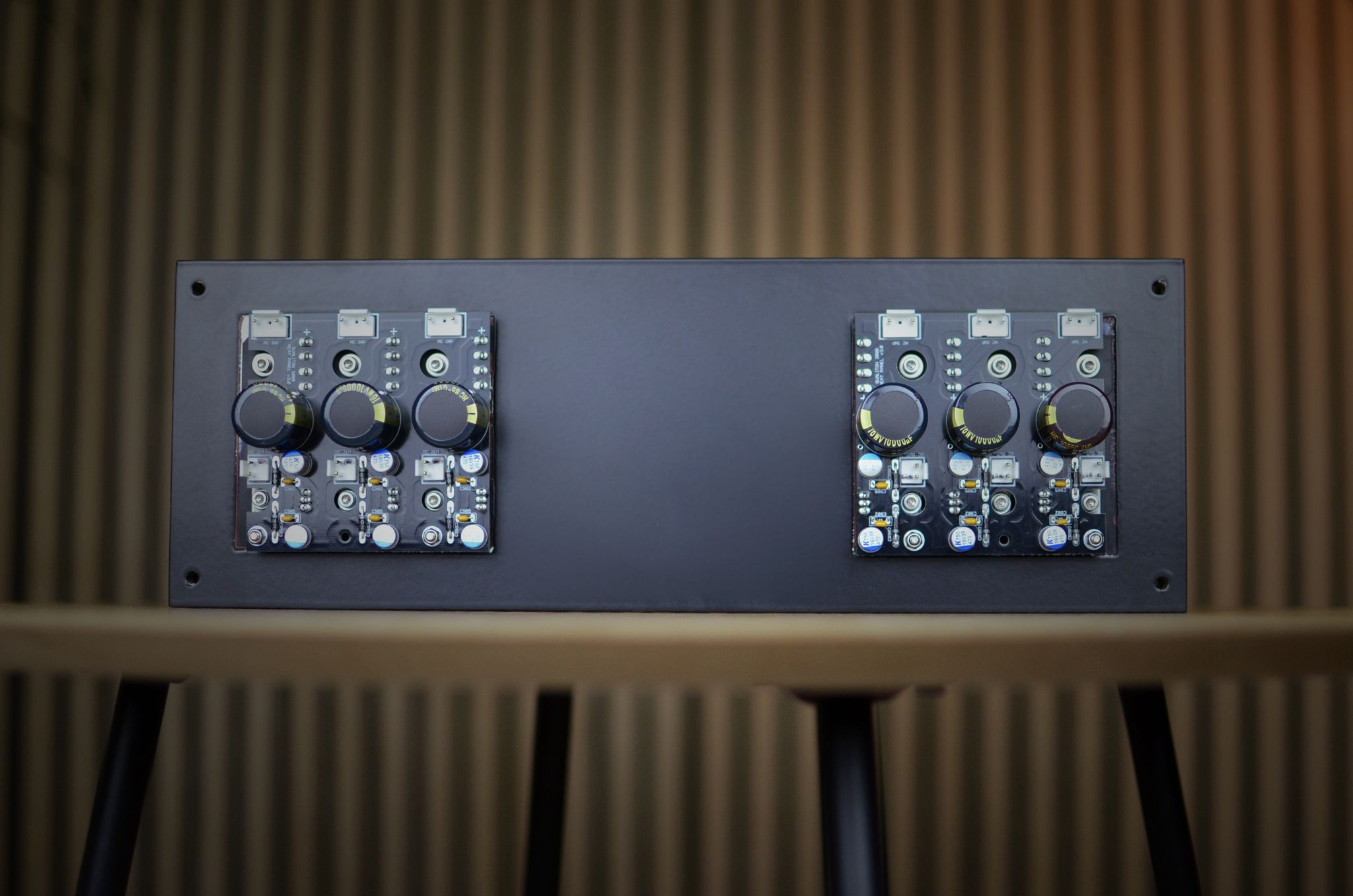

燈絲延遲啟動器

為了有效延長真空管的使用壽命，我們在本機設計中加入了「燈絲延遲啟動功能」，開機時會限制加熱電流的上升速度，讓燈絲在尚未達到工作溫度時，維持在安全電流範圍內逐步升溫。

這項設計特別針對 300B 真空管進行優化，因為 300B 在冷啟動時，其燈絲在加熱瞬間電流可能超過額定值的 8 倍，極易造成真空管壽命縮短。為此，每顆 300B 的加熱燈絲都配有獨立的穩壓直流電源供應，並由專屬電路控制，使其在整個啟動過程中瞬間電流始終控制在 2 安培以下，為真空管提供最完整的啟動保護。

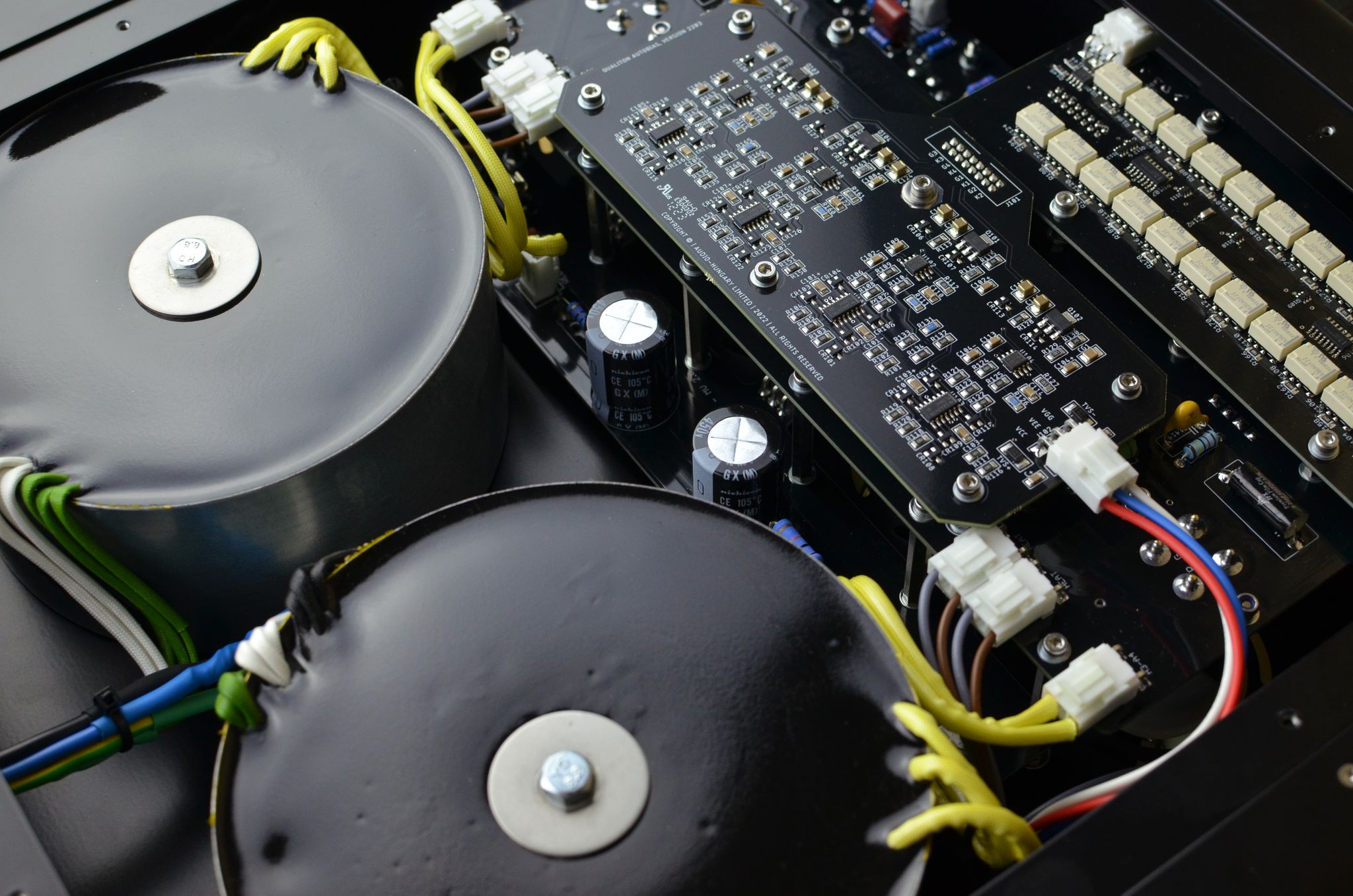

精心策劃的佈局設計

在這台綜合擴大機的設計階段，我們投注了大量工程時間，專注於機體內部每個細節的安排。首要目標是提升訊噪比（SNR），並從音訊頻譜儀中徹底消除各種零組件可能造成的訊號干擾。

為達此目的，我們竭盡所能地將音訊電路與電源模組隔離開來，以降低電磁干擾的影響。整體內部機構也一再地重新調整，並搭配高品質印刷電路板（PCB），打造出模組化、堅固且高效能的電路設計。

繼電器控制輸入切換

本機配備共五組類比輸入端子：其中包含四組 RCA 非平衡輸入，與一組 XLR 平衡輸入。

輸入切換透過日本製高精度、低功耗的超微型繼電器執行，這些繼電器採用黃金焊銀接點設計。

所有輸入選擇皆由微處理器精密控制，前置面板上配有狀態顯示器，能即時顯示目前啟用或待機中的輸入狀態。

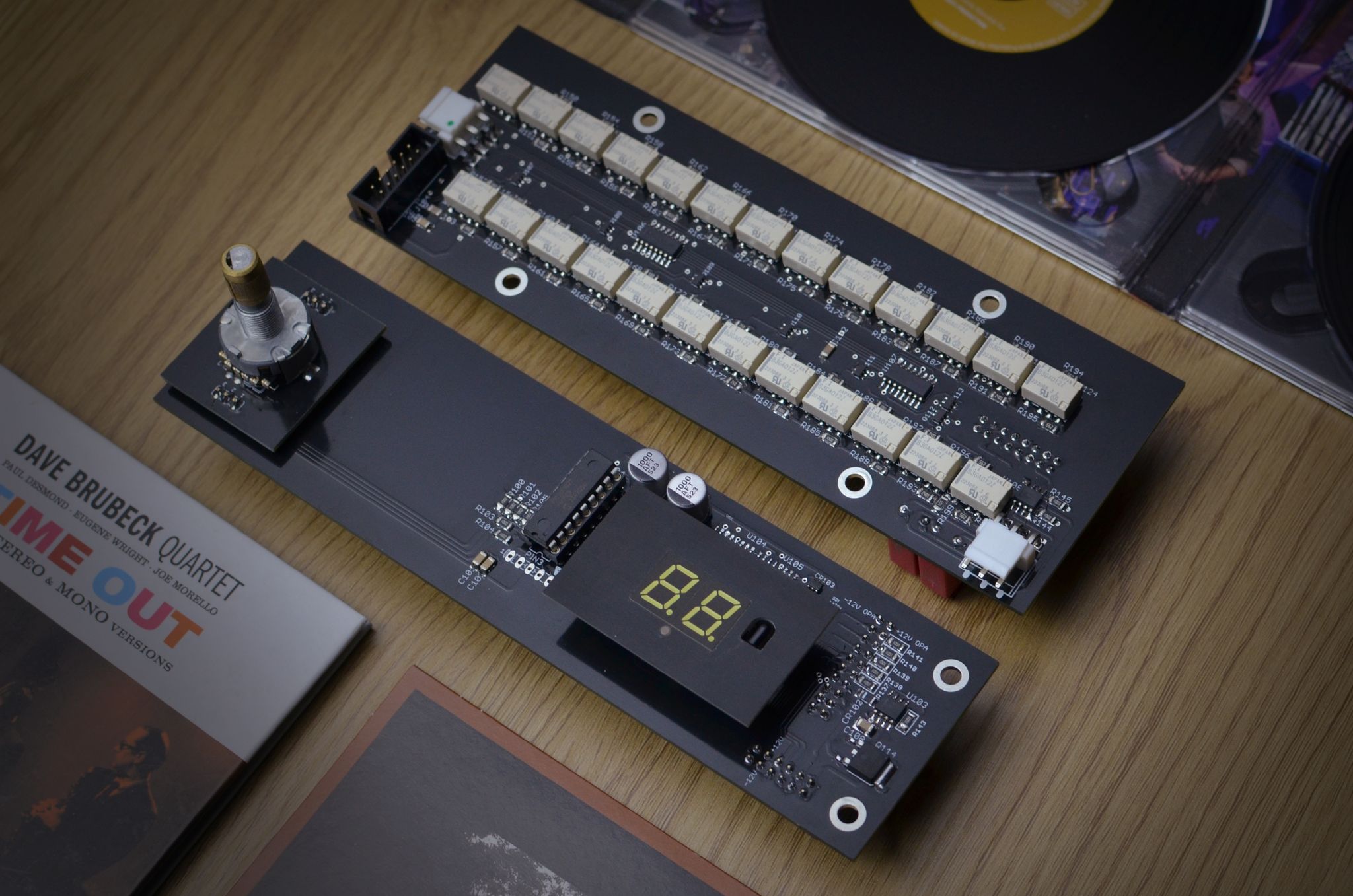

繼電器控制音量

本機搭載 100 段式繼電器控制音量衰減系統，由 25 顆微處理器控制的訊號繼電器負責切換，共串接 48 顆高精度金屬膜電阻。

透過專屬設計的音量衰減曲線，可在整個音量範圍內實現極為細緻的調整；當音量設定為 0 時，則完全靜音。

左右聲道追蹤精度極高，誤差極低。所用的繼電器為日本製低功耗等級，具備超低接觸阻抗，並採用鍍金接點。

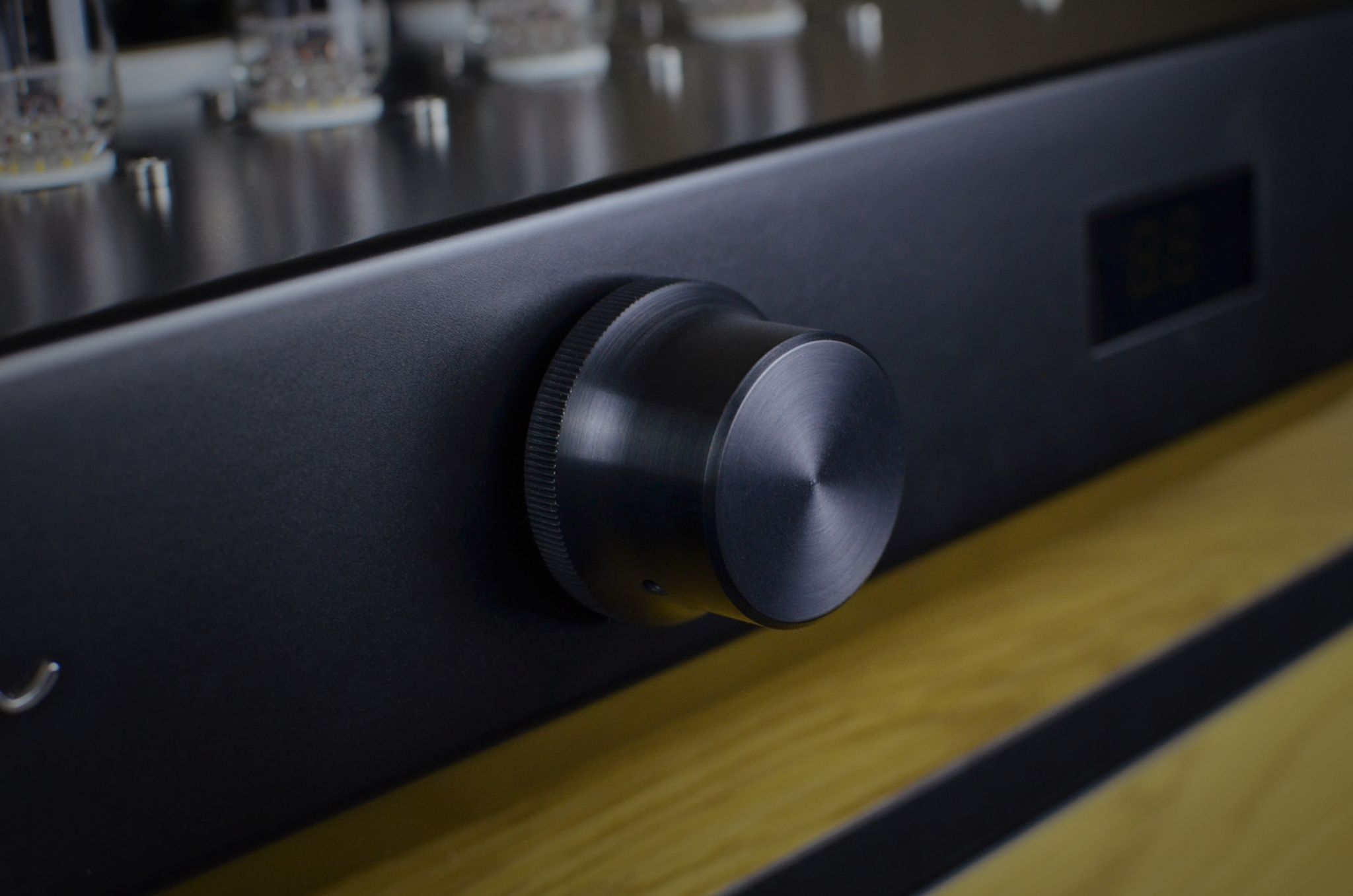

多功能控制旋鈕

機身前置面板上全新升級的旋鈕，現在具備多種操作功能。不僅可調整音量，還能控制設備的開關機（待機/啟動模式切換）。

當擴大機處於開機狀態時，這顆旋鈕同時也是輸入源選擇器。

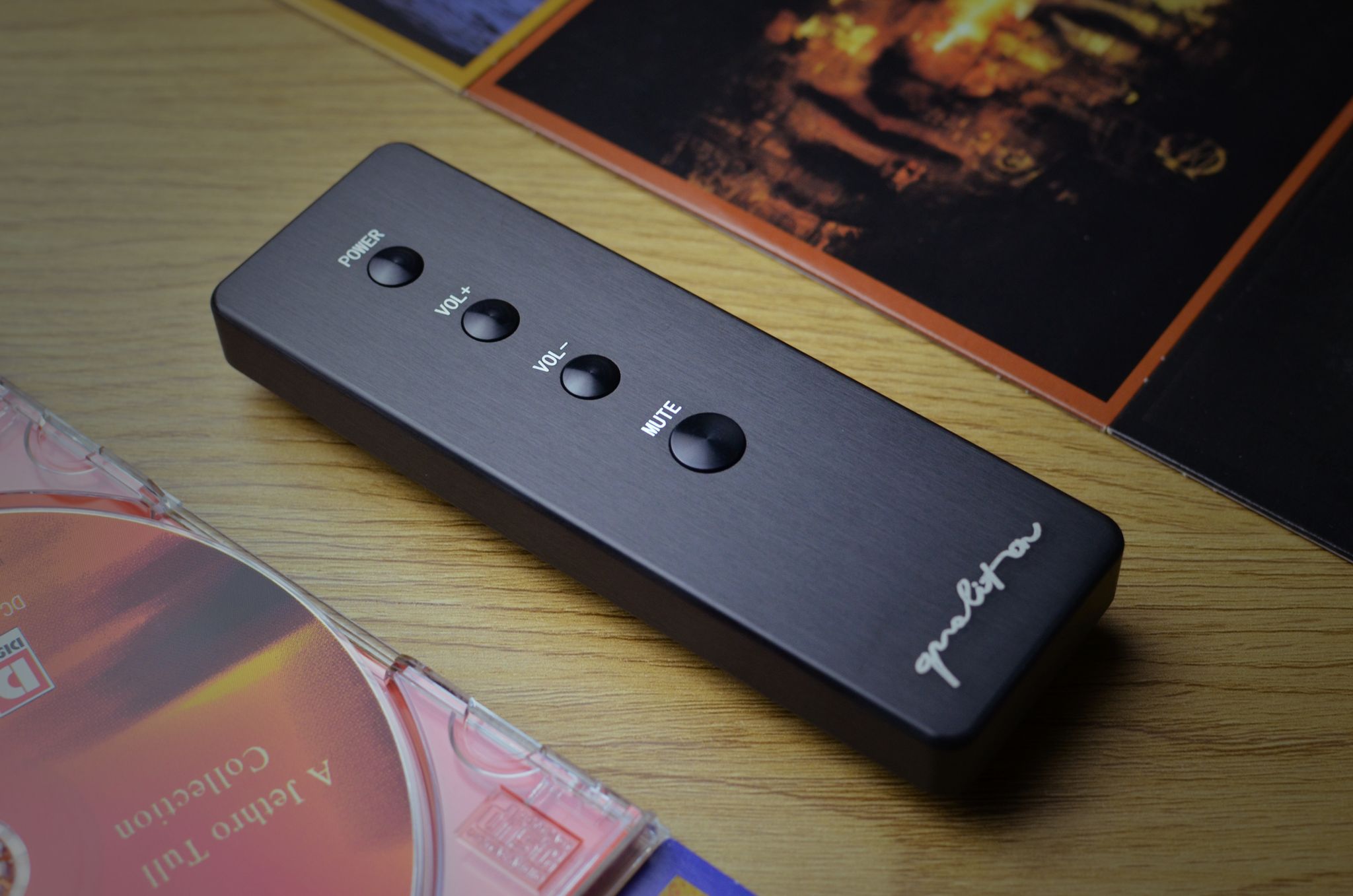

多功能遙控器

隨附的遙控器採用黑色陽極處理鋁合金材質。除了基本的音量加／減操作，還具備便利的「靜音（MUTE）」功能。

透過遙控器上的電源鍵（POWER），可控制設備開機與進入待機狀態。當擴大機處於開機狀態時，這顆電源鍵還能作為輸入切換按鈕使用。若需讓設備回到待機模式，只需長按此按鍵即可。

此外，遙控器也能微調前面板顯示螢幕的亮度，共提供三段可選。只要長按「MUTE」鍵，即可進入亮度調整選單。

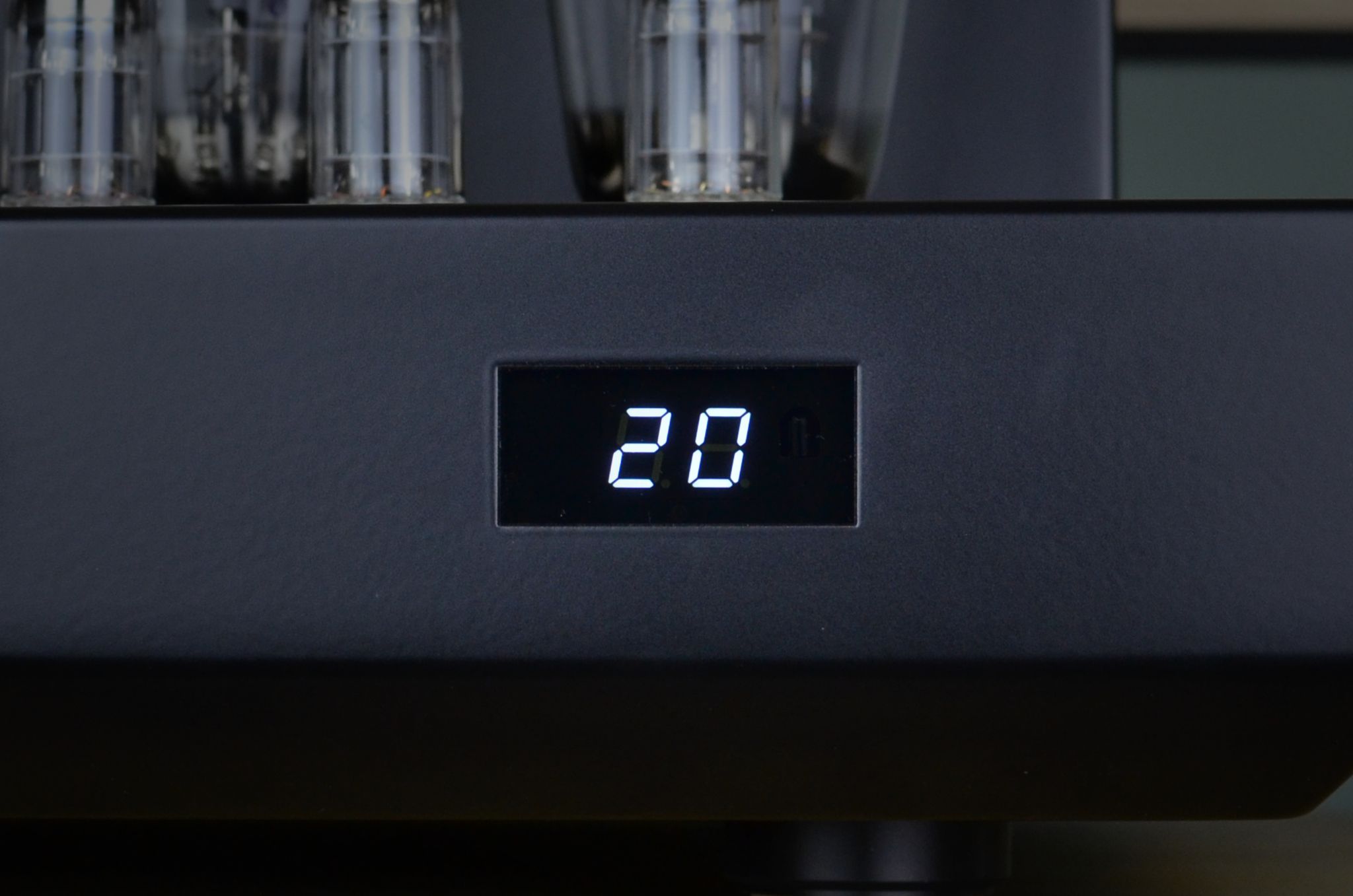

清晰狀態顯示

本機的輸入切換與音量控制系統皆由微處理器控制，並配備一組狀態顯示螢幕。顯示窗採用抗刮耐磨的煙燻壓克力材質。

預設情況下，顯示螢幕上方會顯示目前音量數值。當使用者操作時，顯示亮度會暫時變亮，幾秒後自動調降至柔和亮度。

使用者可依環境與喜好，自行選擇三段亮度等級。進入待機模式時，會在螢幕下方顯示紅色 LED 燈號，直觀地提醒目前為待命狀態。

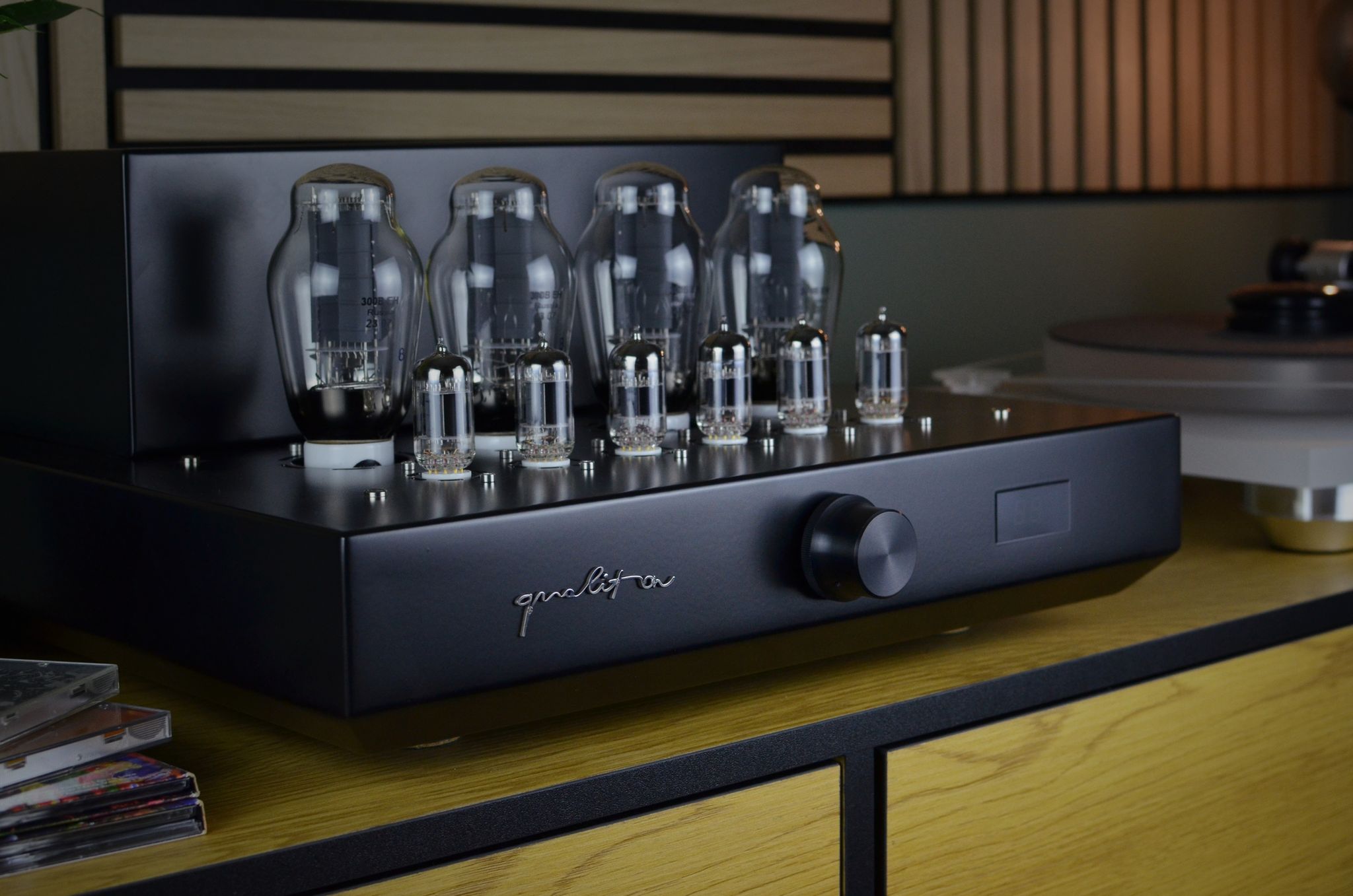

外觀美學

在設計外觀秉持一貫的「視覺中性」原則，避免過度的刻意裝飾，只為呈現出簡約洗鍊之質感。

我們的產品並不追求浮誇的視覺張力，而是希望能自然融入各類音響空間，不打擾、不喧賓奪主，讓用戶能將注意力專注在聲音本身。

當然，我們也在細節上加入獨特巧思，例如：

• 以 45 度斜角摺邊打造的機箱外型

• 不鏽鋼材質打造的品牌標誌銘牌

• 特製的音量旋鈕

• 以及，那一排晶瑩剔透、優雅矗立的真空管本體

多重保護機制

• 擴大機本體配備實用的真空管保護罩，具備雙重功能：一來可避免真空管受到碰撞損壞，二來也能防止使用者誤觸高溫表面而燙傷。

• 真空管插槽設有機械結構保護設計，即便使用者安裝失誤，也能有效降低昂貴真空管遭到損壞的風險。

• 開機與關機時的訊號切換順序亦經過精密設計，可防止「啵」聲與瞬間雜訊產生。此保護線路維護喇叭僅在開機完成後才與輸出端接通；而在偵測到電壓消失時，會立即中斷喇叭連接，避免在關機或異常情況下造成音箱損壞。

這一連串貼心設計，不僅提升使用體驗，也為您的音響設備提供周全的防護。

特選元件

獨家挑選的真空管

前級管特別挑選低噪、對稱性佳、失真極低的款式。

鍍金陶瓷真空管插座

穩定可靠的強化管接座。

鍍金音訊端子

大幅提升訊號傳輸品質。

薄膜電容（Film Capacitors）

全機採用高品質薄膜電容，優化音訊電路表現。

複合式陶瓷電阻

這些電阻被配置於關鍵位置，提升系統穩定性與耐用度。

耐高溫電容、使用壽命持久

配置在電源模組中，能因應各種嚴苛使用條件。

電源濾波設計

在電源變壓器主要側邊位置的加入濾波電路，有效阻隔來自任何可能存在電力線路中的干擾雜訊。

實用至上的設計理念

Qualiton始終秉持實用主義，作為真空管擴大機的設計理念。我們相信，一部真正優異的擴大機，應具備：

• 能夠相容多數各類型的喇叭。

• 全頻段失真率（THD）低於 0.5%，從毫瓦級到額定輸出功率，涵蓋 20Hz 到 20kHz。

• 在固定輸出功率下，THD 與頻率曲線保持平直穩定。

• 具備快速且控制良好的瞬態反應，同時擁有寬廣且平坦的頻率響應特性。

• 背景雜訊極低，訊噪比表現出色。

• 整體設計兼顧結構思維、穩定的技術參數與聲音表現。

在前級與驅動級部分，關鍵的 12AX7 及 12AT7 真空管扮演重要角色，這些管子配置直流電穩壓燈絲與低漂移電路、穩定的直流工作點偏壓設計，讓整機對參數變動的耐受度更高。

技術規格

電氣規格

額定輸出功率

2 × 25 瓦（4 或 8 歐姆）

輸出負載阻抗

4 歐姆 或 8 歐姆

聲道數

2 聲道（立體聲）

頻率響應

5 Hz – 85 kHz（-3 dB, 1 瓦）

15 Hz – 70 kHz（-3 dB, 25 瓦）

總諧波失真（THD）

< 0.5%，適用於整個功率範圍（從毫瓦級至額定輸

出），頻率涵蓋 20 Hz 至 20 kHz。

額定功率頻寬

20 Hz – 20 kHz

• 訊噪比（SNR）：105 dB（未加權，20 Hz – 22 kHz 頻寬）

110 dB（A加權

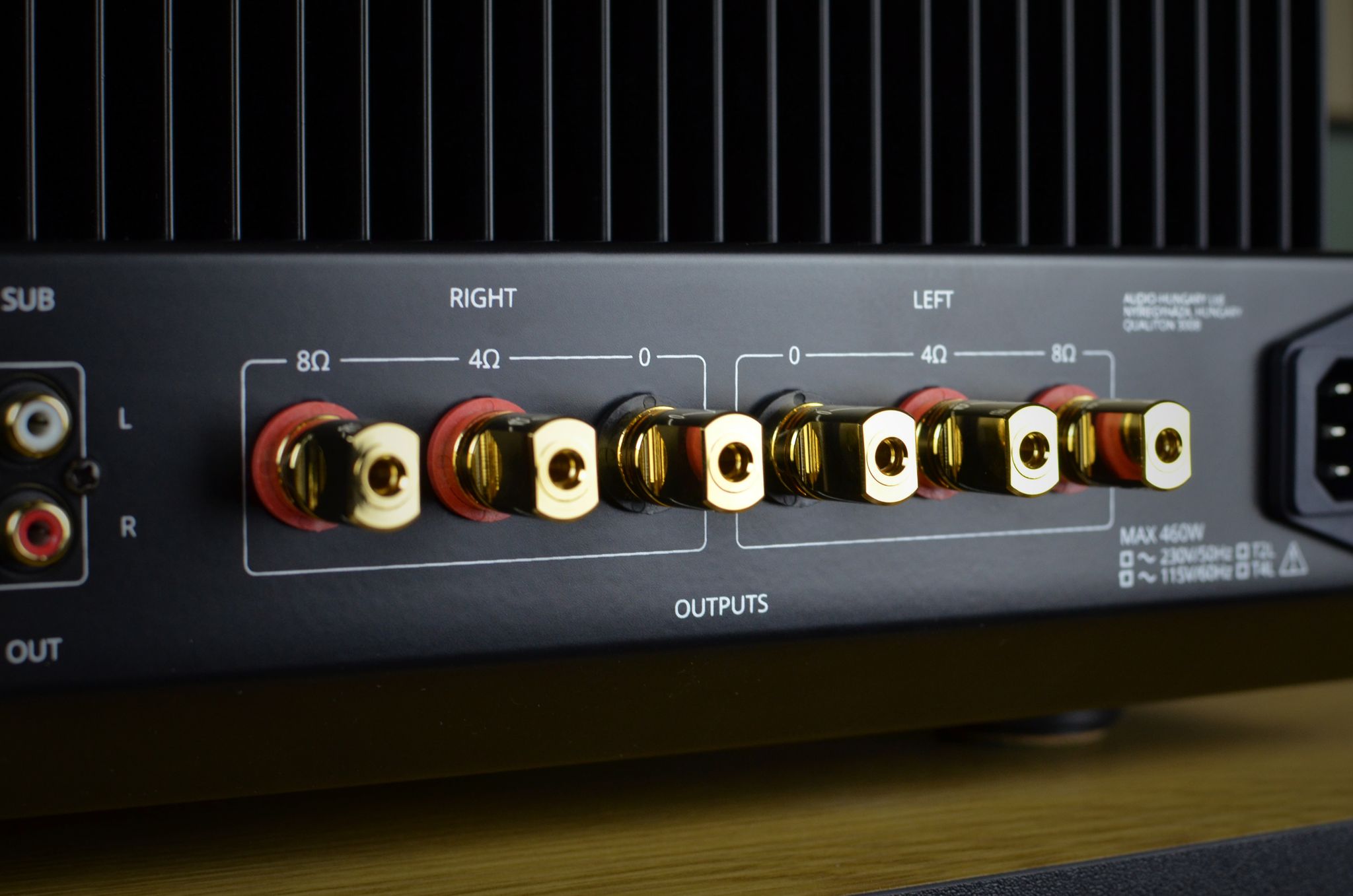

輸出端子數量

2 組 RCA 類比輸出（非平衡）

1 組 RCA 超低音輸出（SUB OUT）

輸入端子數量

4 組 RCA 類比立體聲輸入（非平衡）

1 組 XLR 立體聲輸入（平衡

輸入靈敏度（對應額定輸出）

0.65V（非平衡）

0.65V（平衡）

輸入阻抗

10kΩ（非平衡）

20kΩ（平衡）

增益值（Gain）

+23.75 dB（4 歐姆負載）

+26.75 dB（8 歐姆負載）

一般規格

真空管配置

2 × 12AX7EH（金腳）

4 × 12AT7EH（金腳）

4 × 300B EH

遙控功能

待機切換

音量調整

靜音

輸入切換

顯示亮度調整

耗電功率

待機運作（閒置）200W

最大輸出460W

待機1W

重量

28 公斤

機體尺寸

42.5 × 50 × 21 公分（寬 × 深 × 高）

包裝內容物

• Qualiton 300B 綜合真空管擴大機 ×1

• 12AX7EH 金腳真空管 ×2

• 12AT7EH 金腳真空管 ×4

• 300B EH 真空管 ×4

• 專屬遙控器 ×1

• 標準電源線 ×1

• PH2 飛利浦螺絲起子 ×1

• 棉布手套 ×1 雙

• 使用說明書 ×1
